CCB型餐厨垃圾输送泵

发布时间:2022/3/8 0:53:25人气:

1CCB型餐厨垃圾输送泵用途

CCB型餐厨垃圾处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命较螺杆泵和液下泵长3倍以上。


2CCB型餐厨垃圾输送泵工作条件

转速:               98014802950r/min

电压:               380V

进、出口口径:       50­300mm

温度范围:           150

介质的固相物容积比: ≦25%


3CCB型餐厨垃圾输送泵型号意义
  100CCB90-25
  100 —— 进、出口直径100mm
  CCB —— 餐厨垃圾处理泵
  90 —— 设计点流量90m
³/h
  25 —— 设计点扬程25m
  —— 采用副叶轮密封


4CCB型餐厨垃圾输送泵性能范围(设计点)
  流量:3720m³/h
  扬程:10100m


5CCB型餐厨垃圾输送泵适用工况
  1、输送介质的温度小于150℃。
  2、输送介质的固相物容积比在25%以下。
  3、输送介质的运动粘度为(723)×10
6/s
  4、输送介质的密度小于1800kg/m
³
  5、输送介质的固体颗粒直径(单位mm):


 泵口径

 50

 6580

 100125

 150200

 250300

 颗粒直径

 <5

 <8

 <12

 <15

 <25

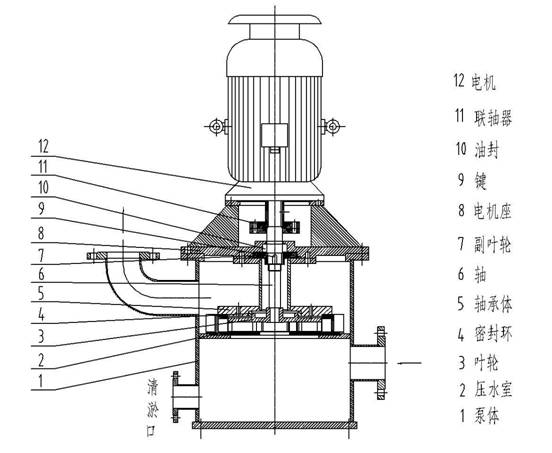

二、CCB型餐厨垃圾输送泵结构特点
  CCB餐厨垃圾处理泵具有明显技术优势:
  1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
  2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
  3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
  4
、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。

三、CCB型餐厨垃圾输送泵主要零部件材料

泵体

叶轮

泵轴

密封环

副叶轮

轴承体

电机座

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

1Cr18Ni9Ti

SS.304
