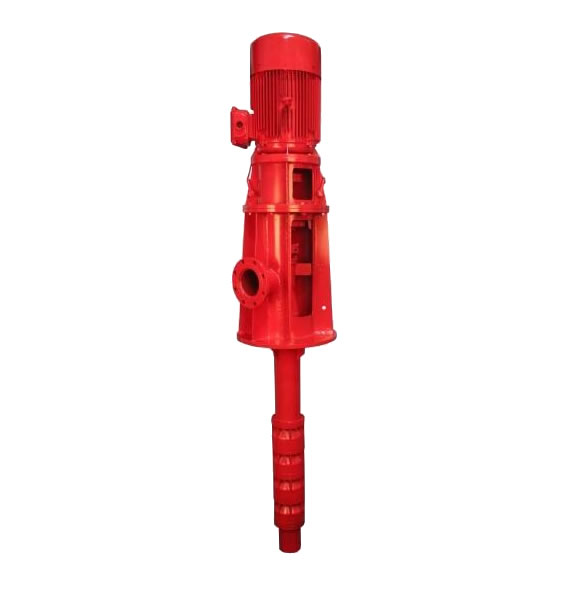

XBC/XBD型立式长轴消防泵

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵概述：

XBC/XBD型立式长轴消防泵系单吸、多级导叶式水泵，该产品根据变电站、油库、石油码头、石油钻井平台等重点防火单位缺乏大量自来水供应，占地面积小的特点，采用国内外优秀的水力模型和先进的结构设计理念开发，具有效率高、使用范围广、运转安全可靠、启动快速等特点。该水泵用于输送温度低于55℃的清水、海水。

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵型号说明：

XBD16/160-A-LC

XB--立式长轴消防泵

D--驱动设备标志（D为电动机，C为柴油机）

16--设计出口压力（0.1MPa的倍数值）

160--设计流量（l/s）

A--叶轮切割标记

LC—表示泵为立式长轴泵

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵性能范围：

流量：10——200L/S

扬程：18——172m

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵结构特点：

XBC/XBD型立式长轴消防泵的吸入口垂直向下，出口水平，免抽真空启动；从电机或直角齿轮箱端俯视，水泵转子部件逆时针方向旋转，主要特点有：

1、安装方法：

一般水泵机组安装在同一基础层上。

2、出水口位置：

一般情况下，出水口位于基础层之上，如用户需要也可位于基础层之下。

3、轴向推力的承受方式：

1）、水泵采用普通立式电机驱动时，水泵转子重量及轴向推力由装在水泵上部的推力轴承承受。

2）、水泵采用带推力轴承的立式电机驱动时，水泵转子的重量及轴向推力由电机内的推力轴承承受。

3）、水泵采用直角齿轮箱传动时，水泵转子的重量及轴向推力由装在直角齿轮箱内的推力轴承承受。

4、导轴承的润滑方式：

自润滑：若水泵所输送的介质为清洁的液体，导轴承可直接利用输送的介质进行润滑。

外接压力水润滑：若水泵所输送的介质中含有少量杂质，则需要从外部接入清洁的压力水来润滑（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止杂质进入导轴承）。

5、推力轴承的润滑：

推力轴承一般采用稀油润滑（小型泵也可采用油脂润滑）。轴承体外部可设置冷却夹套，通以冷却水冷却油温。

6、水泵及电机联轴器：

弹性联轴器：若轴向推力由水泵承受，则水泵与电机采用弹性联轴器联接。

刚性联轴器：若轴向推力由电机承受，则水泵与电机采用刚性联轴器联接。

7、配用动力：

1）、配用普通立式电机直联驱动。

2）、配用带推力轴承的立式电机直联驱动。

3）、配用柴油机通过直角齿轮箱变速驱动。

4）、配用卧式高速电机通过直角齿轮箱变速驱动。

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵传动机说明

XBD电动消防双吸中开泵组以知名厂家的电机为动力。同时，可以根据用户的使用环境及条件的不同、配套不同防护等级的低压、高压及防爆电机，其特点为操作维护简单、噪音低、配备要求少。

XBC柴油机双吸中开泵组，以沃尔沃、康明斯、道依茨和国内柴油机知名厂家生产的10—1000KW各种系列柴油机为动力。通过高弹联轴器、离合器、减速器等与水泵组装而成，具有起动迅速、可靠、应急能力强、结构紧凑、防护方便等特点。具有手动、自动、自动切换、自动充电、自动保护（超速、油压低、三次起动失败、水温高、蓄电池电压低等报警、停机保护等）、应急照明、远程监控连接等功能。为保证机组在低于5℃寒冷气候下的正常工作，机组可附设冷却水预加热装置。

两种机组均可提供自动控制柜，达到自动控制、远程监视与遥控的目的。

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵主要零件材质：

注:材料可根据用户要求选配。

消防专用立式长轴泵：XBC/XBD型立式长轴消防泵性能参数：
